气泡图

什么是气泡图？

气泡图是散点图的扩展，用于观察三个数值变量之间的关系。气泡图中的每个点对应一个数据点，每个点的变量值通过水平位置、垂直位置和点的大小来表示。

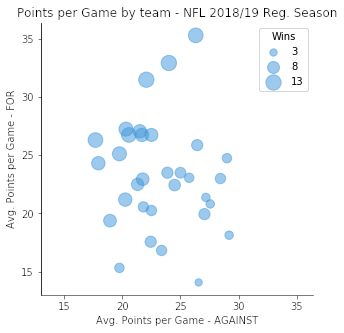

上述示例气泡图描绘了2018年美国橄榄球联盟常规赛中各支球队每场比赛的得分情况。每个气泡代表一支球队的表现。气泡的水平位置表示每场比赛中对手对这支球队的场均得分，垂直位置表示这支球队每场比赛的场均得分。每个气泡的大小表示每支球队获得的胜利数量，较大的气泡对应较高的胜率。（平局算作半场胜利。）

从图表中我们可以看到，球队得分的变化比对手得分的变化要大得多，但两者之间并没有特别强的相关性。相反，图表的主要启示来自于第三个变量：随着球队得分增多且对手得分减少（向左上角发展），球队会赢得更多胜利，这符合人们的自然预期。

"气泡图"这个名称有时也用来指代另一种图表类型——紧凑圆圈图。这是一种完全不同的图表类型，将在文章末尾简要讨论。

何时应该使用气泡图

和散点图一样，气泡图主要用于描绘和展示数值变量之间的关系。然而，通过增加标记大小作为维度，可以比较三个变量而不是仅仅两个。在一个气泡图中，我们可以进行三种不同的两两比较（X 与 Y，Y 与 Z，X 与 Z），以及一个整体的三向比较。要获得相同数量的洞察，需要多个双变量散点图；即便如此，推断数据点之间的三向关系也不会像在气泡图中那么直接。

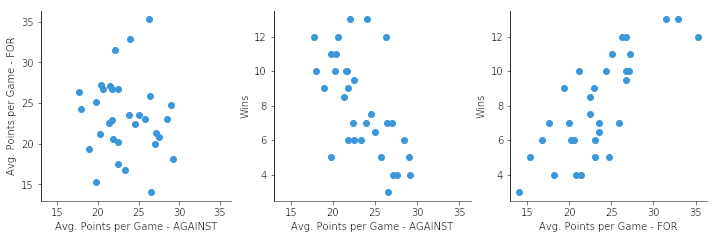

上面的三个散点图显示了与原始示例气泡图相同的数据。虽然从这个系列图表中更容易获取每个队伍的具体获胜次数，但三个变量之间的关系在气泡图中表述得更为清晰。

气泡图是由一个具有三列的数据表创建的。两列对应每个点的水平和垂直位置，第三列则表示每个点的大小。表格中的每一行都会绘制一个点。

使用气泡图的最佳实践

按值调整气泡面积

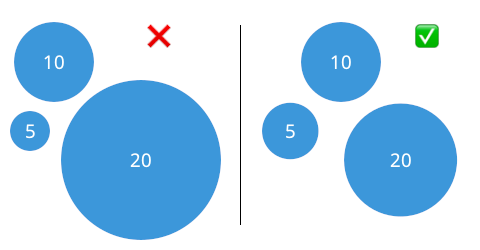

一个容易犯的错误是将点的直径或半径按第三变量的值进行缩放。当执行这种缩放时，一个值是另一个点两倍的点最终会拥有四倍的面积，使其看起来比实际应有的值大得多。

相反，确保气泡的面积与第三变量的值相对应。在上述相同情况下，一个值是另一个点两倍的点应该具有 sqrt(2) = 1.41 倍的直径或半径，这样其面积就是较小点的两倍。

根据你创建气泡图的方式，你可能需要缩放你的数据，以考虑数据值如何映射到点的大小。许多可视化工具会自动将值与面积匹配，但要小心那些将值与直径或半径匹配的情况。

限制绘图点的数量

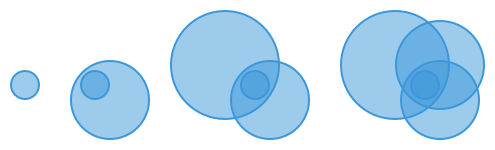

气泡图通常在数据点上使用透明度绘制，因为重叠现象比所有点都极小的情况更容易发生。这种重叠也意味着在保持图表可读性的同时，可以绘制的数据点数量存在限制。

如果没有透明度，较小的数据点将无法在较大的数据点中显现。

对于数据集是否适合使用气泡图，并没有硬性规定，但在创建气泡图时需要留意这一点。如果出现过多的重叠，那么可能需要考虑如何汇总数据或选择其他图表类型来表示数据。减小气泡大小可以帮助在点之间提供一些物理间隔，但这也会使从气泡大小中读取数值变得更加困难。

包含图例

作为另一个建议，建议在图表中包含图例或其他关键信息，以显示不同气泡大小如何对应于第三个变量的值。由于坐标轴上的刻度标记，根据水平或垂直长度和位置来评估和比较值相对容易。气泡大小的图例与刻度标记对第三个变量的作用相同。

如果你正在使用具有交互功能的可视化应用程序，那么开启该功能是个不错的选择，这样当选择或悬停在单个数据点上时，数值就会显示出来。对于印刷品，标注关键点是个好主意，这样可以提高气泡图的沟通能力。

呈现清晰趋势

如果你正在考虑使用气泡图向他人展示信息，请确保它能通过点的大小作为价值指标清晰地呈现趋势。在制作图表时，尝试调整变量的绘制顺序。最重要的两个变量或最关键的关系应该分别放在垂直轴和水平轴上。如果第三个变量对图表所讲述的故事没有显著贡献，则避免使用气泡图，而应采用更简单、额外的图表形式。

包含负值

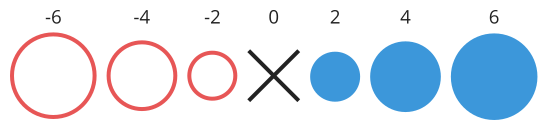

如果一个变量取负值，那么它不能直接分配给点大小作为编码：毕竟，形状怎么能有负面积呢？需要将额外信息编码到形状大小中，以表示负值。例如，你可以用实心圆圈表示正值，空心圆圈表示负值。作为另一种选择，你可以用一种颜色表示正点，用一种不同的、独特的颜色表示负点。

当然，首先应该检查这些编码是否有意义：这个变量或许更适合分配给其中一个的位置轴！尽量避免用气泡来编码负值，除非这确实能为图表增加价值。

与气泡图相关的其他图表

散点图

气泡图当然是以散点图为基础构建的，只是通过点的大小增加了第三个变量。然而，值得一提的是，除了点的大小之外，还可以通过其他点编码方式在散点图中添加第三个变量。其中最常见的是颜色。当我们有一个分类的第三个变量（取离散值，可能有序也可能无序）时，我们可以为每个点的类别分配一个独特的色调。实际上，我们可以将色调与点的大小结合使用作为第四个变量，但应谨慎使用，因为它可能导致信息过载——与第四个变量相比，之前关于清晰展示趋势的注意事项被大大放大了。

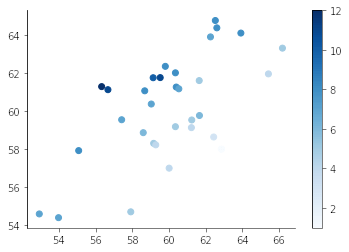

颜色也可以用作数值变量的编码方式。如果我们有一个配色方案，其中颜色具有连续的关系（例如从浅到深），我们可以用颜色来表示第三个变量的值，而不是大小。请注意，基于颜色的值感知与使用大小时具有类似的限制，因此在使用颜色时，与使用点大小一样，图例也同样必要。

气泡图

如果这两个位置变量代表地理坐标（即纬度和经度），我们可以在背景地图上叠加气泡，从而得到气泡地图。气泡地图是散点地图的一个有趣扩展，有助于解决散点地图在过度堆叠方面的潜在问题。如果一个散点地图在一个区域内有太多点，以至于它们的数量难以看清，我们可以用一个气泡来替换它们，这个气泡会报告该区域内点的总数。

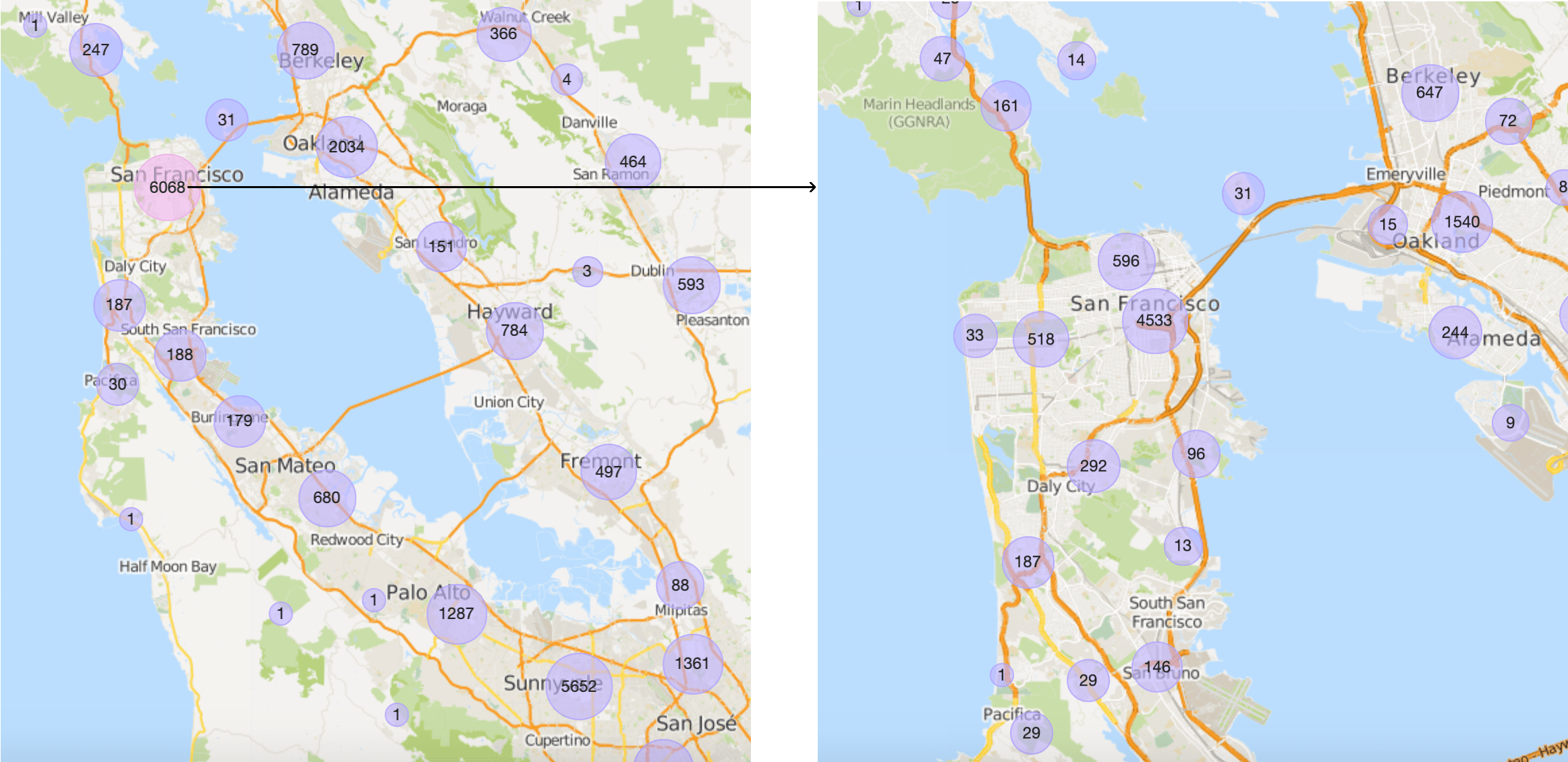

虽然这个来自 Craigslist 租房搜索的例子没有标准的气泡缩放，但它仍然展示了气泡如何帮助总结可能密集堆积的点。

填充圆环图

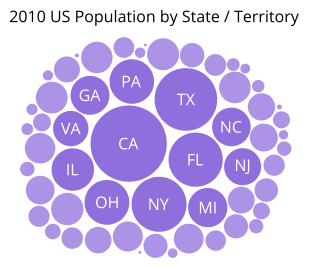

紧凑圆环图（又名圆形打包图、气泡云）是一种表面看起来像气泡图的图表类型。虽然紧凑圆环图中的气泡像以前一样表示数值或频率，但这里只有一个变量：气泡密集地聚集在一起，没有任何实际的位置轴。

在某种程度上，你可以将密集圆形图视为由圆盘组成的条形图。然而，这也暴露了密集圆形图的弱点：与气泡图一样，它难以从无序的气泡大小中获取确切值或排名。由于它们使用位置来编码值，你通常最好坚持使用柱状图、棒棒糖图或点图来传达信息。密集圆形图的优势在于，如果有很多组要绘制，圆形排列可以比将每个类别显示在长线上更加紧凑。然而，你也可以将较小的值合并到“其他”组中，以在更传统的图表中减少空间。

通常情况下，圆形分装图倾向于出现在分层环境中，其中较小的圆圈被放置在较大的圆圈内部，以展示整体如何在多个层级上被划分为部分。即便在这种情况下，圆形分装图在表示比例方面与其他图表类型（如树状图）相比也显得有些低效，因此圆形分装图的优势主要在于美观而非实用性。

可视化工具

根据可视化方法的不同，气泡图有时被视为一种独立的图表类型，但有时则是通过一个总体的散点图选项创建的。要注意某些工具如何解释用于编码点大小的值：如果它们将值解释为点的半径或直径，则需要进行转换，以确保点大小能真实反映值。
